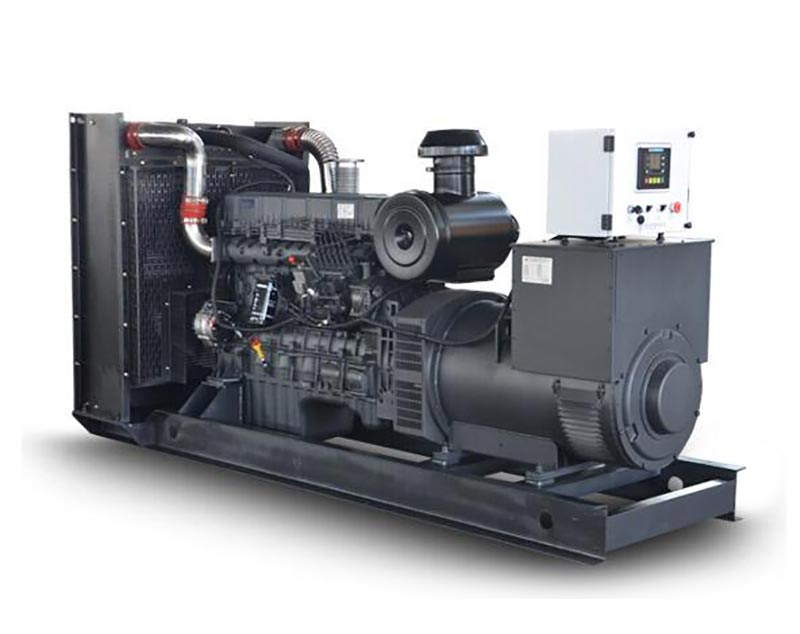

Sraith gineadóir 500kW

Déantar an gineadóir 500kW atá leagtha síos ag Kecheng sa tSín. Glacann croí an aonaid inneall Chongqing Cummins agus Lille Gineadóir leath-brush, in éineacht leis an gcóras rialaithe féin-tosaithe, a bhaint amach ard-iontaofacht agus tapa freagra. Tosaítear an soláthar cumhachta go huathoibríoch laistigh de 15 soicind tar éis an príomhsholáthar cumhachta a ghearradh amach, agus tá an chumhacht fuireachas suas le 500kW. Glacann an táirge seo dearadh coimeádán comhtháite, struchtúr dlúth, éasca le bogadh agus a shuiteáil, agus go gcomhlíonann sé na caighdeáin ábhartha náisiúnta agus idirnáisiúnta.Tá ídiú breosla íseal le linn oibriú agus feidhmíocht chobhsaí, rud a fhágann go bhfuil sé oiriúnach go háirithe d'áiteanna a bhfuil riachtanais an-ard acu leanúnachas soláthair cumhachta, mar shampla ospidéil, ionaid sonraí, páirceanna tionsclaíocha, agus tacaíocht imeachtaí móra.

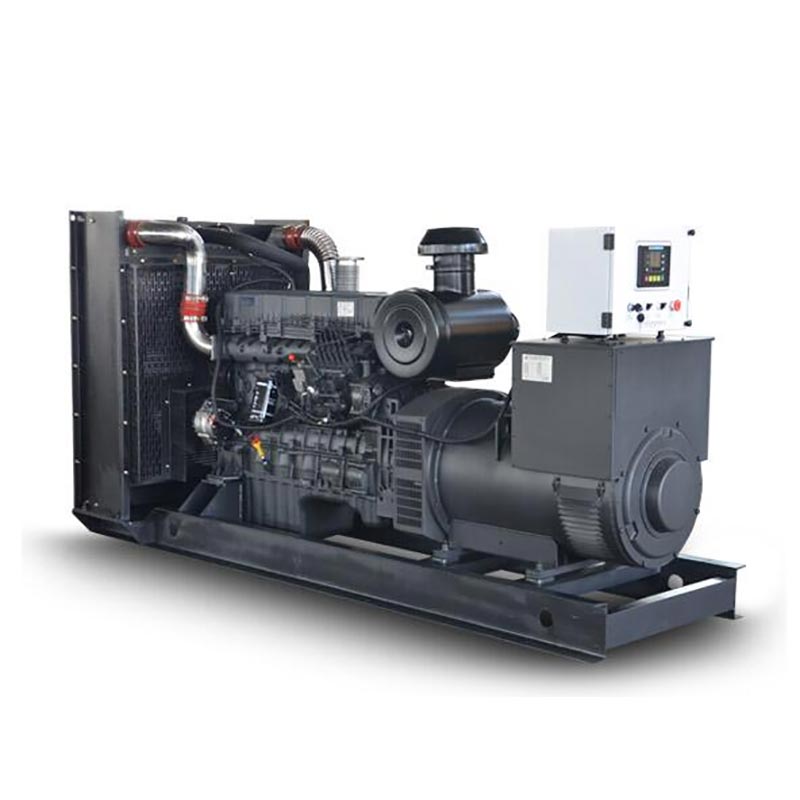

Líníocht chuma de shraith gineadóir Kecheng 500kW

Buntáiste lárnach

Anailís ar Fheidhmíocht Innill Cummins

Mar chroílár cumhachta an aonaid, glacann inneall Chongqing Cummins KTA19-G8 leagan amach in-líne 6-sorcóir, trastomhas sorcóir × stróc 159mm × 159mm, díláithriú 18.9L, agus a bhaint amach aschur cumhachta cúltaca 575kW trí turbocharging intercooling teicneolaíochta. Laghdaíonn a chóras insteallta breosla díreach PT, i gcomhar le rialtóir leictreonach, breosla tomhaltas chomh híseal le 206g/kw·h (ualach 75%), atá 8% níos ísle ná samhlacha comhchosúla. Dearadh na Cinntíonn bloc sorcóir iarann teilgthe cóimhiotal ard-neart agus crankshaft cruach brionnaithe lárnach go ndéanfar an t-athchóiriú mór níos mó ná 20,000 uair an chloig eatramh agus tá sé oiriúnach do raon teochta leathan ó -20 ℃ go 40 ℃.

Buaicphointí teicniúla gineadóirí Leroy Somer

Glacann gineadóir gan scuab Lillesemma (aicme cosanta IP23, rang inslithe H) rialachán voltais uathoibríoch AVR córas, ráta coigeartaithe voltas stáit seasta ≤ ± 1%, am aisghabhála voltais díomuan < 3 soicind, chun a chinntiú go sábháilte oibriú ualaí íogaire amhail trealamh leighis agus ionstraimí beachta. Tá an gineadóir feistithe le a Córas excitation maighnéad buan PMG, a chothaíonn aschur cobhsaí fiú nuair a athraíonn an eangach cumhachta. Tá an Tá comhéifeacht armónach teileafóin THF níos lú ná 2%, a chomhlíonann na ceanglais dhian maidir le cáilíocht cumhachta stáisiúin bonn cumarsáide, etc.

Córas féin-tosaithe Chliste

Tá an tacar gineadóir díosail 500kW feistithe le córas rialaithe uimhriúil criostail leachtach Sínis LCD, tacaíonn sé le ATS lascadh soláthar cumhachta dé, agus gnéithe a bhrath undervoltage príomhlíonra (am freagartha < 0.5 soicind), trí-am loighc atriall do ghnólachtaí nuathionscanta agus féin-dhiagnóisiú lochtanna. An córas tosaigh 24V DC, i gcomhcheangal leis an seaicéad uisce téitheoir, a bhaint amach ráta ratha tosaigh de 99% i dtimpeallacht de -15 ℃.Is féidir leis an modúl monatóireachta iargúlta uaslódáil 16 paraiméadair oibriúcháin cosúil le voltas, minicíocht agus brú ola i bhfíor-am, agus rochtain sonraí tacaíochta idir APP soghluaiste agus ríomhaire.

Paraiméadar Teicniúil

Gnéithe gineadóir

Buaicphointí dearadh struchtúracha

• Leagan amach modúlach: Tá an t-inneall, an gineadóir agus an córas rialaithe ceangailte go solúbtha trí phaillíní turrainge chuig tarchur creathadh a laghdú (aimplitiúid ≤0.3mm) agus saol seirbhíse an trealaimh a leathnú.

- Uasmhéadú torainn íseal: Trí úsáid a bhaint as clúdach inslithe fuaime ciseal dúbailte (ciseal istigh de chadás ionsúcháin fuaime + ciseal seachtrach pláta cruach), in éineacht le muffler ilchodach impedance, is féidir an torann a laghdú go dtí 75dB (a Tá modúl bosca soundproof ag teastáil mar rogha).

-Áisiúlacht cothabhála: Socraítear go lárnach Scagaire Ola, Scagaire Breosla agus páirteanna leochaileacha eile an innill. Ní éilíonn cothabháil laethúil comhpháirteanna forimeallacha a dhíchóimeáil, rud a shábháil 50% den am cothabhála.

Inoiriúnaitheacht comhshaoil

Tá an t-aonad tar éis tástáil mhúnla GB/T 2423.16 (grád ≤2) agus tástáil neart seismeach (luasghéarú cothrománach 0.2g) a rith. agus is féidir oibriú ar feadh i bhfad i dtimpeallacht le airde ≤1000m agus taiseachas coibhneasta ≤90% (uimh comhdhlúthú). Tá an córas breosla comhoiriúnach le 0# díosal (samhradh) agus -10# díosal (geimhreadh), agus tá sé feistithe le deighilteoir ola-uisce (le cruinneas scagacháin 10μm) chun iontaofacht a chinntiú i gceantair le breosla ard-sulfair ábhar.

Modh úsáide

Próiseas seiceála roimh thosú

• Córas breosla: Seiceáil go bhfuil an leibhéal breosla san umar breosla ≥30%, oscail an comhla breosla, agus díbirt an t-aer go léir sa píblíne (brúigh an caidéal breosla de láimh go dtí go n-ardóidh an fhriotaíocht). - Córas leictreach: Voltas ceallraí ≥24V, taispeánann an painéal rialaithe an stát "fuireachas", agus athshocraítear an cnaipe stad éigeandála. - Cigireacht mheicniúil: An ba chóir go mbeadh an leibhéal ola idir an marc H/L ar an maidí rámha, ba cheart go sroichfeadh leibhéal an chuisnithe dhá thrian den leathnú umar, agus ba chóir go mbeadh teannas an crios lucht leanúna den sórt sin go bhfuil sraonadh an phreasa 10-15mm.

Céimeanna oibríochta tosaithe

• Mód Uathoibríoch: Cas an knob painéal rialaithe go "Uathoibríoch", agus rachaidh an córas isteach sa mhonatóireacht cumhachta príomhlíonra stáit. Tosóidh sé go huathoibríoch nuair a chuirtear isteach ar an bpríomhlíonra cumhachta (an t-am aistrithe ATS tar éis rathúil tosaithe níos lú ná 10 soicind).

- Mód láimhe: Brúigh agus coinnigh an cnaipe "Start" ar feadh 3 soicind. Chomh luath agus a ardaíonn an luas go 1500rpm agus an voltas chobhsaíonn sé, dún an scoradán ciorcaid aschuir (tabhair aird ar an méadar minicíochta a léiríonn 50 ± 0.5Hz).

- Riachtanais luchtaithe: Tar éis tosú, díomhaoin ar feadh 3 nóiméad (brú ola ≥0.3MPa), méadú de réir a chéile ar an ualach go 50%, agus tar éis a reáchtáil ar feadh 10 nóiméad, is féidir é a mhéadú go dtí ualach iomlán.

Sonraíocht Oibriúcháin Múchadh

• Múchadh gnáth: Ar dtús, bain an t-ualach, lig an t-inneall díomhaoin ar feadh 5 nóiméad (chun an turbocharger a chosc ó róthéamh), brúigh an cnaipe "Stop", agus ansin dún an comhla breosla tar éis an luas titim go 0.

- Stop éigeandála: Nuair a bhíonn an brú ola níos lú ná 0.2MPa, tá an teocht an uisce níos mó ná 105 ℃, nó neamhghnácha a tharlaíonn torann, brúigh an cnaipe stad éigeandála dearg láithreach. Tar éis an teagmhais, ní mór an locht a sheiceáil roimhe seo ag atosú.

- Múchadh fadtéarmach: Tosaigh uair sa tseachtain (rith ar feadh 30 nóiméad), cuir an leictrilít ceallraí in ionad go míosúil (má tá an tá an taise comhthimpeallach níos mó ná 75%), agus cuir leasaithigh leis an umar breosla.

Réamhchúraimí

Ceanglais chomhshaoil

• Suíomh suiteála: Níor cheart go mbeadh an fad idir an t-aonad agus an balla níos lú ná 1.5m, agus an t-achar aeir níor chóir go mbeadh an inlet níos lú ná 2.5㎡ chun a chinntiú go mbíonn aer fuar i gcúrsaíocht (tá toirt aeir 3m³ / nóim ag teastáil le haghaidh gach kW na cumhachta).

- Riachtanais astaíochta: Ní mór caipín báistí a bheith feistithe leis an bpíobán sceite. Fána an ailt chothrománaigh níor chóir go mbeadh sé níos lú ná 3 °. Ba chóir an t-asraon a choinneáil ar shiúl ón inlet aer (achar níos mó ná 5 mhéadar) go dtí cosc a chur ar iar-shreabhadh gáis sceite.

- Rialacháin um Chosaint Dóiteáin: Tá an seomra ríomhaire feistithe le 2 mhúchtóir dóiteáin púdar tirim 8kg. An t-achar ba chóir go mbeadh níos mó ná 1m idir an umar ola agus an t-aonad. Ba chóir an talamh a chóireáil chun púscadh ola a chosc (tá sé molta a úsáid sciath roisín eapocsa).

Timthriall cothabhála

Rabhadh Sábháilteachta

Tá sé cosc ​​dian an ráille cosanta a oscailt le linn oibriú. Is féidir le teocht dhromchla an chlúdaigh deiridh gineadóra 120 ℃ a bhaint amach, atá seans maith go dónna. Sula ndéantar cothabháil, ní mór an príomh-scoradán ciorcaid a dhícheangal agus "Déan Ní Dún" crochadh an comhartha. Níor cheart go mbeadh an t-am urscaoilte toilleora níos lú ná 5 nóiméad. Le linn shéasúr na stoirme, tá an ba cheart an fhriotaíocht talún a thástáil le bheith ≤4Ω, agus ba cheart voltas oibriúcháin an ghlacadóra tintreach a shocrú ag 420V (voltas líne).

Cás Iarratais

Tá sraith gineadóir 500kW Kecheng ag freastal ar phríomhthionscadail ar nós críochfort uathoibrithe Qingdao Port (le bheith curtha in úsáid in 2023) agus córas soláthair cumhachta éigeandála Ospidéal Qilu (le suiteáil in 2024). Le linn na tréimhse ciondála cumhachta samhraidh i Weifang i 2024, ghlac fiontar ceimiceach áirithe an t-aonad seo chun an t-aonad seo a chinntiú oibriú leanúnach na bpríomhlínte táirgeachta. Chuir sé cumhacht ar fáil ar feadh 1,260 uair an chloig san iomlán, le meán-am ar an meán idir teipeanna 480 uair an chloig. Laghdaíodh an ídiú breosla faoi 1.2 tonna i gcomparáid leis an mbranda cumhachta céanna.
